Jet Grout ve Ankraj Ekipmanları

Jet grout ve ankraj ekipmanları, zemin iyileştirme ve iksa stabilitesi uygulamalarında kullanılan delgi ve enjeksiyon donanımını kapsar. Jet1 ve Jet2 yöntemlerine uygun konfigürasyon sunar.

Öne çıkan özellikler

• Jet1 ve Jet2 yöntemine uyumlu donanım
• Yüksek basınç enjeksiyon pompası ve mikser
• Ankraj delgi ve halat yerleştirme ekipmanı
• Şantiye içi taşınabilir konfigürasyon

Jet grout donanımının beş parçası

1. Çimento silosu — şantiyeye taşınan çimento burada depolanır ve karışıma hazır hâle getirilir.
2. Mikser — silodan çekilen çimento, projede belirtilen su-çimento oranında karıştırılır.
3. Yüksek basınç enjeksiyon pompası — karışımı jet grouting aracına gönderir; enjeksiyon basınç ayarı bu parçada yapılır.
4. Hava pompası — Jet2 yönteminde kullanılan hava basıncını üretir.
5. Jet grouting aracı — ucundaki boruyla, belirlenen dönüş ve çekme hızında karışımı zemine enjekte ederek kolonu oluşturur.

Jet1 ve Jet2 farkı

Jet1 yönteminde zemine yalnız su-çimento karışımı enjekte edilir. Jet2 yönteminde karışıma hava basıncı eşlik eder; hava, karışımın zemin içinde daha geniş bir hacme yayılmasını sağlar ve daha büyük çaplı kolon elde edilir.

Ankraj imalatı

1. Delgi — iksa yapısının arkasına, projede belirtilen açı ve derinlikte delik açılır.
2. Halat yerleştirme — ankraj halatları deliğe indirilir.
3. Enjeksiyon — kök bölgesi enjeksiyonla zemine bağlanır.

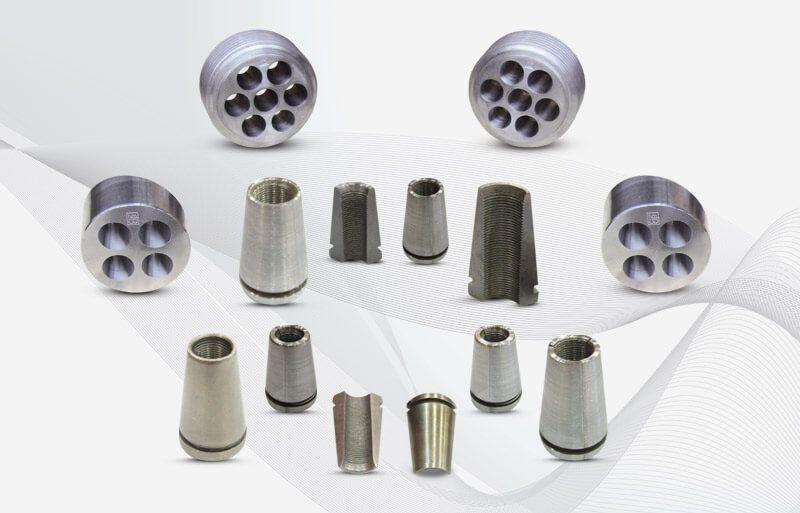

4. Germe ve kilitleme — halat projede öngörülen yüke gerilir ve kilitlenir.
